本全套裝置用于生產不飽和聚酯樹脂、酚醛樹脂、環氧樹脂、ABS樹脂、油漆的重要設備。全套設備由反應鍋、豎式分餾柱、臥式冷凝器、貯水器、溢油槽、管線（對稀釜）等組成，全套設備與物料接觸部分采用不銹鋼制作。

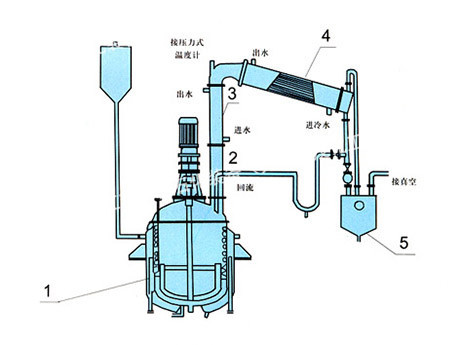

       主要部件示意圖：1、反應鍋 2、豎式分餾柱 3、豎式冷凝器 4、臥式冷凝器 5、貯水器。
       注：1、鍋內可設置不銹鋼盤管或夾套內設置不銹鋼盤管；2、如不用電熱棒加熱，也可用蒸汽加熱或導熱油循環加熱。

序號	部件名稱	容積及尺寸
1	反應釜L	50	100	300	500	1000	2000	3000	5000
2	豎式分餾柱	DN65×460	DN100×500	DN150×560	DN150×750	DN200×790	DN200×1000	DN250×1200	DN300×1200
3	豎式冷凝器M2	0.01	0.19	0.22	0.49	1	1.5	2.5	5
4	臥式冷凝器M2	0.29	0.58	1.5	2.08	3.17	5	12	20
5	縮水罐L	8	30	50	60	100	120	198	300
6	稀釋釜L	100	200	500	800	1500	3000	4500	7500
